## 一、联合双边滤波背景

联合双边滤波（Joint Bilateral Filter, JBF）是一种图像处理技术，它在传统的双边滤波（Bilateral Filter, BF）基础上进行了改进，通过引入一个引导图（guidance image）来优化滤波过程。

双边滤波因其在平滑图像的同时能够保持边缘信息而受到广泛关注。然而，双边滤波在某些情况下会出现不稳定性，尤其是在边缘附近。为了解决这一问题，联合双边滤波被提出，它通过引入一个引导图来改进滤波过程。

## 二、 原理

联合双边滤波的基本原理与双边滤波相似，都是基于高斯函数来计算像素的权重。不同之处在于，联合双边滤波在计算权重时，不仅考虑了空间距离和像素值差异，还引入了引导图的信息。具体来说，联合双边滤波的公式如下：

$$
Y(i) = \frac{1}{W_{i}}\sum_{j\in{S}}G_{\sigma d}(i,j)G_{\sigma r}(\hat i,\hat j)X_{j}
$$

其中，$X$ 是待处理的图像，$\hat X$是引导图，i,j 分别是图像中的像素位置，$W_i$ 是归一化系数。

其中，$\sigma d$和$\sigma r$是高斯参数，$G_{\sigma d}$和$G_{\sigma r}$分别表示空间函数和灰度相似度函数，表示为

$$
G_{\sigma d}=e^{-\frac{1}{2}(\frac{d(i,j)}{\sigma d})^2}
$$

$$
G_{\sigma r}=e^{-\frac{1}{2}(\frac{X_i-X_j}{\sigma r})^2}
$$

其中，$d(i,j)$是i，j像素之间的欧氏距离

与双边的区别在于，联合滤波算法的引导图是低频图像，论文中是用高斯滤波，也可以用引导滤波等算法结果，看你的选择。

## 3. 实现

在OpenCV的contrib模块中，提供了联合双边滤波的API：`jointBilateralFilter`。该函数的参数包括引导图、待滤波的图像、滤波后的图像、像素邻域直径、灰度域sigma和空间域sigma。以下是Python语言的实现示例：

```python
import cv2 as cv
src = cv.imread("image.jpg", cv.IMREAD_GRAYSCALE)  # 待滤波的图像
joint = cv.imread("joint_image.jpg", cv.IMREAD_GRAYSCALE)  # 引导图
dst = cv.ximgproc.jointBilateralFilter(joint, src, 9, 75, 75)  # 联合双边滤波
cv.imshow("Filtered Image", dst)
cv.waitKey(0)
cv.destroyAllWindows()
```

## 4. 应用效果

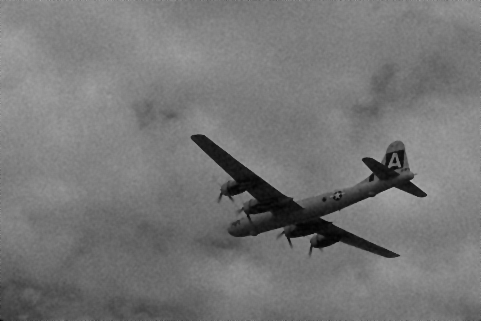

联合双边滤波在图像去噪的同时，能够更好地保留图像的边缘和纹理信息。相比于传统的双边滤波，联合双边滤波在处理含有复杂纹理的图像时，能够获得更清晰的边缘和更平滑的背景。下图依次是添加标准差为0.001的高斯滤波图、双边滤波处理图、联合滤波处理图

![](https://img-blog.nos-eastchina1.126.net/Paper/Denoise/2019_0cita_JointBF_3096.png)

![](https://img-blog.nos-eastchina1.126.net/Paper/Denoise/2019_0cita_JointBF_3096_BF.png)

![](https://img-blog.nos-eastchina1.126.net/Paper/Denoise/2019_0cita_JointBF_3096_JointBF.png)

## 5. 结论

联合双边滤波作为一种有效的图像去噪技术，通过引入引导图信息，提高了滤波的稳定性和效果。它在图像处理领域具有广泛的应用前景，尤其是在需要保持图像边缘信息的场景中。

## 参考文献

《基于区间梯度的联合双边滤波图像纹理去除方法》
《基于快速联合双边滤波器和改进PCNN的红外与可见光图像融合》

---
